1.1 Definisjoner og primære funksjoner

En sikring er en viktig elektrisk sikkerhetsanordning designet for å gi overstrømsbeskyttelse ved å avbryte elektriske kretser når overdreven strøm flyter gjennom dem. Den grunnleggende sikringsfunksjonen er avhengig av en kontrollert smeltemekanisme der et metallelement, vanligvis laget av sølv, kobber eller sinklegering, smelter og skaper et buegap når det utsettes for strømnivåer utover dets nominelle kapasitet. Dette kontrollerte avbruddet forhindrer skade på elektrisk utstyr, ledninger og eliminerer brannfarer i elektriske systemer.

Hovedfunksjonene inkluderer:

Overstrømsbeskyttelse:Forhindrer at ledere og komponenter overopphetes eller tar fyr.

Mekanisk støtte:En sikring må passe godt inn i en holder eller stikkontakt samtidig som den opprettholder lav kontaktmotstand.

Brukbarhet:Forskjelligsikringstyperer designet for enkel utskifting eller feltvedlikehold.

Nøkkelvarianter inkluderersikringsblokker, sikringsklips, ogpatronholdere, hver optimalisert for forskjellige brukstilfeller.

1.2 Hvor sikringsholdere brukes (øyeblikksbilder av industrien)

Ulike bransjer er avhengige av sikringer for å sikre sikkerhet og pålitelighet:

Forbrukerelektronikk:Små patron- og PCB-monterte sikringer i bærbare datamaskiner, TV-er og apparater.

Bil:Bladsikringer og innebygde holdere beskytter 12V/48V-seler, EV-batteripakker og DC-DC-omformere.

Industriell kontroll:Sylindriske sikringer og DIN-skinneholdere i motorsentraler og koblingsanlegg.

Høyspentnett:Boltede eller firkantede-hussikringer for transformatorer og bruksfordeling.





2.1 Lavspent vs høyspent sikringer

Det grunnleggende skillet mellom lavspenningssikringer og høyspenningssikringstyper ligger i deres konstruksjon, materialer og tiltenkte driftsmiljøer. Lavspenningssikringer fungerer vanligvis i systemer med spenninger på opptil 1000V AC eller 1500V DC, som omfatter boliger, kommersielle og lette industrielle applikasjoner. Dissetyper sikringerer ofte funnet i distribusjonspaneler, motorkontrollsentre og utstyrsbeskyttelseskretser der det forventes moderate feilstrømmer og spenninger.

Høyspentsikringer, omvendt, er konstruert for elektriske systemer som overstiger 1000V AC, ofte fra 3kV til 38kV i mellomspenningsapplikasjoner og over 38kV i høyspentoverføringssystemer. Konstruksjonen av høyspenningssikringstyper inkluderer spesialiserte lysbue-dekkemedier, som silikasand eller spesialiserte gasser, for effektivt å avbryte høye-energifeilstrømmer. Disse sikringene har robuste keramiske eller kompositthus designet for å tåle de mekaniske påkjenningene som genereres under feilavbrudd og gir tilstrekkelig elektrisk klaring for høyspentdrift.

Applikasjonsmiljøene for disse sikringskategoriene varierer betydelig. Lavspenningssikringer beskytter utstyr som motorer, transformatorer, lyskretser og elektroniske belastninger i bygninger og industrianlegg. Høyspentsikringer brukes først og fremst i kraftoverførings- og distribusjonssystemer, som beskytter transformatorer, bryterutstyr og luftledninger der feilstrømmer kan nå titusenvis av ampere og krever spesialiserte avbruddsevner.



2.2 AC vs DC sikringer

Skillet mellom AC-sikring og DC-sikringstyper stammer fra grunnleggende forskjeller i strømoppførsel og lysbuekarakteristikk. Vekselstrøm krysser naturlig null to ganger per syklus (typisk 120 ganger per sekund i 60Hz-systemer), og gir naturlige lysbueslukkingspunkter. Dette null-fenomenet gjør at AC-sikringer lettere kan avbryte feilstrømmer, ettersom lysbuen naturlig slukkes når strømmen nærmer seg null.

DC-sikringer står overfor betydelig større utfordringer fordi likestrøm opprettholder konstant polaritet og størrelse, og gir ingen naturlige null-krysspunkter for bueslukking. Følgelig krever DC-sikringstyper forbedrede-bueslukkingsevner, inkludert spesialiserte fyllstoffer, lengre lysbuebaner og sterkere magnetiske utblåsningsfunksjoner for å tvangsslukke lysbuen. Den kontinuerlige naturen til likestrøm betyr at når en lysbue er etablert, har den en tendens til å opprettholde seg selv, noe som krever mer aggressive avbruddsmekanismer.

Utvalget mellom dissetyper sikringeravhenger kritisk av kraftsystemets egenskaper. AC-sikringer er egnet for tradisjonelle elektriske distribusjonssystemer, motordrifter og det meste av industrielt utstyr. DC-sikringer er essensielle for batterisystemer, solcelleinstallasjoner, elektriske kjøretøyer og DC-motorer der fravær av naturlig strøm null-kryssinger krever spesialiserte avbruddsevner. Moderne DC-sikringer har ofte magnetiske utblåsningsfunksjoner og utvidede lysbuekamre for å effektivt avbryte DC-feilstrømmer.





Elektriske vurderinger å fange

Ved klassifiseringtyper sikringer, må ingeniører fange opp de elektriske vurderingene først:

Merkestrøm (In):Den kontinuerlige strømmen sikringen kan bære uten å smelte.

Nominell spenning:Skillerlavspent sikringer(opptil 1000V) frahøyspenningssikringer(over 1000V).

Prospektiv kortslutningsstrøm (Isc):Den maksimale feilstrømmen systemet kan levere. Sikringavbrytende vurderingmå være større enn eller lik denne verdien.

Tid-gjeldende kurve:Definerer sikringens responshastighet; knyttet til I²t (energi sluppet-gjennom).



Mekaniske og miljømessige faktorer

Sikringer er forskjellige ikke bare i elektriske karakterer, men også i fysisk motstandskraft. Parametre inkluderer:

Monteringstype: PCB, panelmontering, inline, DIN-skinne eller boltet tilkobling.

Kontaktmotstand: Lave verdier reduserer varmeutviklingen ved klemmer.

Temperaturøkning: Overdreven varme forkorter sikringens levetid og påvirker nøyaktigheten.

IP-klassifisering: Bestemmer motstand mot støv og vann for utendørs- eller bilbruk.



Samsvar og standarder du må matche

Hver sikringskategori er knyttet til internasjonale standarder:

UL 248:Dekker sikringsklassifiseringer i Nord-Amerika.

IEC 60269:Global standard for-lavspenningssikringer.

UL 4248:Styrer sikringsholdere, og sikrer sikker installasjon.

ISO 8820:Krav til bilsikring.

Unnlatelse av å matche sikringstype med riktig sertifisering kan ugyldiggjøre samsvar og utsette systemet for risiko.

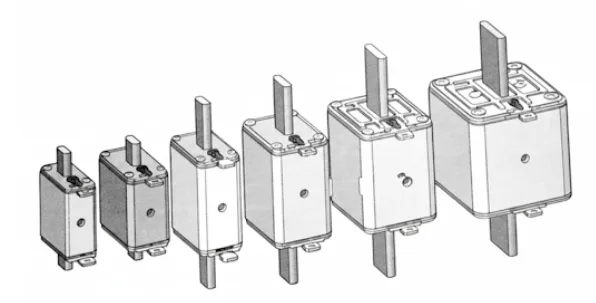

3.1 NH sikringer (lavspenning høy bruddkapasitet)

NH sikringer(fra tysk "Niederspannungs-Hochleistungs") er enheter med lav-spenning og høy brytekapasitet. De er designet for fordelingstavler, motorkontrollsentre og tung industriell belastning. Med brytekapasiteter på opptil 120kA, beskytter NH-sikringer mot alvorlige kortslutninger i lavspentnettverk.

Spenningsklasse: Typisk opp til 690V AC.

Bruksområder: Industrielt koblingsutstyr, strømdistribusjon, reservebeskyttelse for effektbrytere.

Fordeler: Høy bruddkapasitet, standardiserte dimensjoner.

NH-sikringstyper har sin opprinnelse i Tyskland og representerer en betydelig kategori av sikringer med høy brytekapasitet designet for industrielle lavspenningsapplikasjoner. "NH"-betegnelsen står for "Niederspannung Hochleistung" (Low Voltage High Performance), noe som gjenspeiler deres evne til å avbryte svært høye feilstrømmer og samtidig opprettholde kompakte dimensjoner. Dissetyper sikringerkjennetegnes av deres karakteristiske kniv-bladkontaktsystem og robuste keramiske kroppskonstruksjon, som gjør at de kan oppnå avbruddsverdier som overstiger 100kA i enkelte konfigurasjoner.

Konstruksjonen av NH-sikringer inneholder flere viktige designelementer som bidrar til deres høye brytekapasitetssikringsytelse. Det keramiske huset gir utmerket mekanisk styrke og termisk stabilitet, mens kniv-bladkontaktene sikrer pålitelige elektriske tilkoblinger og forenkler utskifting. Innvendig konstruksjon har flere parallelle sikringselementer omgitt av kvartssandfylling, som både fungerer som et lysbue-medium og gir mekanisk støtte under feilavbrudd.

NH-sikringer finner utbredt bruk i industrielle motorkontrollsentre, kraftdistribusjonssystemer og utstyrsbeskyttelse der høye feilstrømmer forventes. Deres standardiserte størrelser (000, 00, 0, 1, 2, 3 og 4) gir fleksibilitet når det gjelder å tilpasse beskyttelseskravene til spesifikke bruksområder. Kombinasjonen av høy avbruddsevne, kompakt størrelse og pålitelig drift gjør NH-sikringstyper spesielt egnet for moderne industrianlegg der plassbegrensninger og høye feilstrømnivåer krever effektive beskyttelsesløsninger.



3.2 Sylindriske (NF) sikringer

Sylindriske sikringer, også kjent som patronsikringer, er blant de vanligstetyper sikringerinnen elektronikk og industriell kontroll. De er standardisert av IEC 60269 og kommer i størrelser som 6×32 mm, 10×38 mm, 14×51 mm og 22×58 mm.

Bruksområder: Forbrukerelektronikk, belysning, industrielle reléer, små motorer.

Fordeler: Kompakt, enkel utskifting, bred tilgjengelighet.

Ulemper: Lavere strømstyrke sammenlignet med NH eller boltede sikringer.

Sylindriske sikringstyper, også kjent som patronsikringer, representerer en av de vanligste og mest allsidige kategoriene av elektriske beskyttelsesenheter over hele verden. Dissetyper sikringerkjennetegnes ved sin rørformede konstruksjon med endestykker i metall som gir både mekanisk støtte og elektriske koblingspunkter. De standardiserte dimensjonene til sylindriske sikringer, inkludert populære størrelser som 6×32 mm, 10×38 mm, 14×51 mm og 22×58 mm, sikrer utskiftbarhet og forenkler anskaffelses- og vedlikeholdsprosedyrer.

Den interne konstruksjonen av sylindriske sikringer varierer avhengig av deres tiltenkte bruk og ytelseskrav. Rask-versjoner har tynne trådelementer designet for rask smelting under overstrømsforhold, noe som gjør dem ideelle for halvlederbeskyttelse og sensitivt elektronisk utstyr. Langsomme-blåsevarianter inneholder termiske masseelementer som tåler midlertidige overbelastninger, for eksempel motorstartstrømmer, samtidig som de gir pålitelig beskyttelse mot feilstrøm.

Europeiske og Asia-Stillehavsmarkedene har bredt tatt i bruk standarder for sylindriske sikringer, med variasjoner i terminaldesign og ytelsesegenskaper. Vanlige bruksområder inkluderer motorkontrollkretser, lyssystemer, beskyttelse av elektronisk utstyr og generell-elektrisk distribusjon. Den kompakte størrelsen og standardiserte monteringsarrangementene til disse patronsikringstypene letter integrering i ulike utstyrsdesign samtidig som de gir pålitelig overstrømsbeskyttelse over ulike spennings- og strømområder.



3.3 BS Bolted Connection Sikringer

Boltede sikringerer vanlige i EV, batteribeskyttelse og DC-systemapplikasjoner. De festes ved hjelp av skrue- eller boltforbindelser, noe som sikrer lav kontaktmotstand og høy pålitelighet. Spenningsområder inkluderer ofte alternativer for 200Vdc, 500Vdc og 750Vdc.

Bruksområder: Elektriske kjøretøy, energilagringssystemer, industrielle DC-busser.

Fordeler: Utmerket kontaktintegritet, lavt strømtap.

Ulemper: Krever momentkontroll og periodiske termiske kontroller.

BS boltede sikringer representerer en spesialisert kategori avtyper sikringerutviklet spesielt for høy-strømapplikasjoner som krever sikre mekaniske tilkoblinger. Disse boltede sikringstypene har robuste terminalarrangementer med gjengede forbindelser som sikrer lav kontaktmotstand og pålitelig elektrisk ytelse i krevende miljøer. Den boltede tilkoblingsdesignen gir overlegen mekanisk stabilitet sammenlignet med blad- eller hylsekontakter, noe som gjør dem ideelle for applikasjoner utsatt for vibrasjoner, termisk syklus og høye feilstrømspenninger.

Bruksomfanget til BS-boltede sikringer har utvidet seg betydelig med veksten av elektriske kjøretøy og energilagringssystemer. EV-sikringsapplikasjoner involverer vanligvis likespenninger fra 200Vdc til 750Vdc, hvor pålitelig avbrudd av høye feilstrømmer er kritisk for passasjersikkerhet og utstyrsbeskyttelse. Batteribeskyttelsessystemer bruker boltede sikringstyper for å gi primær overstrømbeskyttelse samtidig som lavt spenningsfall og pålitelig drift opprettholdes over lengre bruksperioder.

Konstruksjonsfunksjonene til boltede sikringer inkluderer kraftige-terminaler designet for kabelskoforbindelser, robuste keramiske eller kompositthus for mekanisk styrke, og spesialiserte bue-slukkesystemer optimalisert for DC-applikasjoner. Terminaldesignet tar imot ulike kabelstørrelser og tilkoblingsmetoder, noe som gir fleksibilitet i systemdesign og installasjon. Dissetyper sikringerer spesielt verdifulle i applikasjoner der vedlikeholdstilgjengelighet og tilkoblingssikkerhet er avgjørende.



3.4 Europeiske firkantede sikringer

Firkantede sikringerer mye brukt i industrielle og fornybare energisystemer. De tilbyr flere terminaldesign, for eksempel flate, blad- eller boltede ender, og velges ofte forhalvledersikringapplikasjoner.

Bruksområder: Invertere, UPS, industrielle stasjoner, solcellepaneler.

Fordeler: Modulær, høye strømverdier, lav I²t for halvlederbeskyttelse.

Ulemper: Klumpete, krever riktig monteringsutstyr.

Europeiske firkantede sikringer utgjør en særegen kategori avtyper sikringerpreget av deres rektangulære husdesign og allsidige terminalkonfigurasjoner. Disse firkantede sikringstypene tilbyr flere terminalalternativer, inkludert flate bladterminaler, amerikansk-knivblad og spesialiserte halvlederbeskyttelsesterminaler, som gir fleksibilitet for ulike brukskrav. Den firkantede kroppsdesignen optimerer intern volumutnyttelse, og tillater forbedrede bue-dekkefunksjoner og forbedret termisk styring sammenlignet med sylindriske alternativer.

Terminalvarianten tilgjengelig i firkantede sikringer dekker spesifikke bruksbehov på tvers av industrisektorer. Flate terminaler gir kompakte tilkoblinger som er egnet for elektronisk utstyr og kontrollpaneler, mens knivbladsterminaler gir høyere strømkapasitet for kraftdistribusjonsapplikasjoner. Halvledersikringsvarianter har spesialiserte terminaldesign som er optimalisert for å beskytte kraftelektroniske enheter som IGBT-er, tyristorer og strømdioder i industrielle stasjoner og fornybare energisystemer.

Industrielle og energilagringsapplikasjoner bruker i stor grad europeiske firkantede sikringer på grunn av deres kombinasjon av høy ytelse og installasjonsfleksibilitet. Dissetyper sikringerfinnes ofte i motordrev, UPS-systemer, batterilagringssystemer og installasjoner for fornybar energi hvor pålitelig beskyttelse og enkelt vedlikehold er avgjørende. De standardiserte monteringsdimensjonene letter panelintegrasjon, mens de forskjellige tilgjengelige klassifiseringene sikrer optimal beskyttelseskoordinering med andre systemkomponenter.



3.5 Nordamerikanske rørsikringer (klasse J, R, T, etc.)

I Nord-Amerika definerer UL 248 standardisertsikringsklassersom klasse J, R, T, L og andre. Hver har spesifikke spennings-, strøm- og avbruddsklassifiseringer, samt standardiserte dimensjoner for utskiftbarhet.

Klasse J sikringer:Kompakt, høy avbruddskarakter, ofte brukt i industrielle kontrollpaneler.

Klasse T sikringer:Veldig rask-virkende, ideell for UPS- og halvlederbeskyttelse.

Klasse R sikringer:Tilgjengelig med tids-forsinkelse og raske-versjoner for generell-bruk.

Disse sikringsklassene gjør utskifting enkel og garanterer kompatibilitet med UL-listede sikringsholdere.

Nordamerikanske rørsikringsklassifikasjoner representerer et omfattende system avtyper sikringerstandardisert under UL 248-standarder, og gir spesifikke ytelsesegenskaper for ulike bruksområder. Klasse T-sikringstyper er kjent for sine raske-virkende egenskaper og høye avbruddsklassifiseringer, noe som gjør dem ideelle for å beskytte sensitivt elektronisk utstyr og halvlederenheter. Disse sikringene har kompakte dimensjoner med eksepsjonelle feilstrømavbruddsevner, ofte over 200kA avbruddsverdier.

Klasse J-sikringer tilbyr både raske-virkende og tids-forsinkelsesvarianter, noe som gir allsidighet for motorbeskyttelse og generelle-applikasjoner. Tids-forsinkelsesversjonene tilpasser motorstartstrømmer samtidig som de gir pålitelig feilbeskyttelse, noe som gjør dem populære i industrielle motorkontrollapplikasjoner. Klasse R-sikringer gir på samme måte raske og tids{6}}forsinkelsesalternativer, men har avvisnings-terminaler som forhindrer installasjon av ikke-strømbegrensende-sikringer i holderne, og sikrer konsistent beskyttelsesytelse.

Halvlederbeskyttelsesapplikasjoner bruker i stor grad spesialiserte nordamerikanske rørsikringer designet for å beskytte kraftelektroniske enheter i EV-ladesystemer, batteristyringssystemer og industrielt kontrollutstyr. Disse halvledersikringstypene har ultra-raske responsegenskaper med tømmetider målt i millisekunder, og beskytter dyre krafthalvledere mot skade under feiltilstander. Kombinasjonen av høy-respons og høy avbruddskapasitet gjør dissetyper sikringeravgjørende for moderne kraftelektroniske applikasjoner der utstyrskostnad og pålitelighet er kritiske faktorer.





4.1 Rask-skuespill vs sakte-Skru sikringer

En av de viktigste forskjellene mellomtyper sikringerer responshastigheten:

Rask-virkende sikringer:Designet for å avbryte raskt under små overbelastninger; ideell for halvlederenheter.

Langsomme-sikringer:Tåler midlertidige overspenninger (som motorstartstrømmer), men åpner under vedvarende overbelastninger.

Å velge feil karakteristikk fører til forstyrrende snubling eller utilstrekkelig beskyttelse.

Skillet mellom hurtig-virkende sikring og treg-sikringstyper ligger i deres tids-nåværende egenskaper og tiltenkte applikasjoner. Rask-virkende sikringer er utformet for å fungere raskt når de utsettes for overstrømsforhold, og åpnes vanligvis i løpet av sekunder eller brøkdeler av sekunder når strømmen overstiger strømmen. Dissetyper sikringerhar tynne sikringselementer med minimal termisk masse, som tillater rask oppvarming og smelting når feilstrømmer oppstår. Den raske responsen gjør dem ideelle for å beskytte sensitive elektroniske komponenter, halvledere og utstyr som ikke tåler selv korte overstrømforhold.

Sikringer med langsomme-blåsing, omvendt, inneholder termiske masseelementer eller spesielle legeringer som tåler midlertidige overstrømforhold i forhåndsbestemte tidsperioder. Disse sikringstypene er konstruert for å tillate normale operasjonelle transienter, slik som motorstartstrømmer, transformatorstartstrømmer og kondensatorladestrømmer, samtidig som de gir pålitelig beskyttelse mot vedvarende overstrømforhold. Tids-forsinkelseskarakteristikken oppnås gjennom dobbel-elementkonstruksjon, der et fjærbelastet utløserelement fungerer for overstrømsforhold mens et termisk element håndterer overbelastningsforhold.

Bruksvalg mellom disse sikringstypene avhenger av lastegenskaper og beskyttelseskrav. Rask-virkende sikringer utmerker seg i halvlederbeskyttelsesapplikasjoner der rask feilretting er avgjørende for å forhindre skade på komponenter. Kraftelektronikk, elektroniske kretser og måleutstyr krever vanligvis hurtig-beskyttelse. Langsomme-sikringer foretrekkes for motorbeskyttelse, lyskretser med høye innkoblingsstrømmer og strømforsyninger der det forventes midlertidige overstrømmer under normal drift. Å forstå disse egenskapene sikrer riktig sikringsvalg for optimal utstyrsbeskyttelse.



4.2 Forstå I²t og koordinering

I²t-parameteren representerer en grunnleggende egenskap for alletyper sikringer, kvantifisere den termiske energien som en sikring tillater å passere gjennom under driften. Denne parameteren, målt i ampere-kvadratsekunder, er avgjørende for å forstå sikringsytelsen og for å sikre riktig koordinering med andre beskyttelsesenheter. I²t-verdien består av to komponenter: pre-buedannelse I²t (energi absorbert før sikringselementet smelter) og total I²t (energi fra feilinitiering til fullstendig strømavbrudd).

Tids-strømkurver gir grafisk representasjon av sikringsdriftskarakteristikk, som viser forholdet mellom påført strøm og ryddetid for ulike sikringstyper. Disse kurvene er avgjørende for beskyttelseskoordineringsstudier, og lar ingeniører verifisere at sikringer vil fungere i riktig rekkefølge under feiltilstander. Riktig koordinering sikrer at bare sikringen nærmest feilen fungerer, noe som minimerer systemavbrudd og opprettholder strømforsyningen til upåvirkede kretser.

Koordinering mellom uliketyper sikringerog andre beskyttelsesenheter krever nøye analyse av tids-gjeldende egenskaper og I²t-verdier. Oppstrøms verneinnretninger må ha tilstrekkelig høyere I²t-verdier og lengre driftstider til at nedstrømsanordninger kan fjerne feil først. Denne selektive koordineringen er spesielt viktig i kritiske applikasjoner som sykehus, datasentre og industrielle prosesser der unødvendige strømbrudd kan føre til betydelige operasjonelle og økonomiske konsekvenser. Moderne-datastøttede analyseverktøy letter koordinasjonsstudier ved å gi detaljerte sammenligninger av sikringsegenskaper og systemytelse.



Sikringsenergi sluppet-gjennom (I²t) beskriver den termiske spenningen som overføres til beskyttet utstyr under feilretting. Lav I²t er avgjørende for halvlederbeskyttelse. Ingeniører rådfører seg ogsåtid-gjeldende kurverå koordinere sikringer med effektbrytere, og sikre selektivitet.





5.1 EV og batterisikringer

EV sikringerer designet for høyspent DC-applikasjoner i elektriske kjøretøy og energilagringssystemer. De må tåle 400V–1000Vdc-miljøer, håndtere høye overspenningsstrømmer og avbryte store feilstrømmer trygt.

Applikasjoner: EV-batteripakker, DC hurtigladere,-bordladere (OBC).

Egenskaper: Høy DC-brytekapasitet, kompakt emballasje, vibrasjonsmotstand.



Den raske ekspansjonen av teknologi for elektriske kjøretøy har drevet utviklingen av spesialiserte EV-sikringstyper designet for å møte de unike beskyttelseskravene til høyspente DC-systemer. Dissetyper sikringeroperere i utfordrende miljøer preget av likespenninger fra 400V til 1000V, høye feilstrømmer og strenge sikkerhetskrav for passasjerbeskyttelse. EV-applikasjoner krever sikringer som på en sikker måte kan avbryte DC feilstrømmer samtidig som de opprettholder kompakte dimensjoner og lett konstruksjon for å minimere kjøretøyets vekt og maksimere effektiviteten.

Batterisikringsapplikasjoner strekker seg utover elektriske kjøretøyer og inkluderer energilagringssystemer, avbruddsfri strømforsyning og nett{0}skala batteriinstallasjoner. Disse systemene krever beskyttelsesenheter som er i stand til å håndtere de unike egenskapene til batterifeilstrømmer, som kan nå ekstremt høye nivåer på grunn av den lave interne motstanden til moderne litium-ionbatterisystemer. Batteribeskyttelsessikringer må gi pålitelig drift over brede temperaturområder og samtidig opprettholde lavt spenningsfall for å maksimere systemets effektivitet.

Konstruksjonen av EV- og batterisikringstyper inkluderer avanserte materialer og designfunksjoner for å møte disse krevende kravene. Sølv-belagte kontakter minimerer kontaktmotstand og spenningsfall, mens spesialiserte bue-slukkesystemer sørger for pålitelig DC-avbrudd. Termiske styringsfunksjoner forhindrer overoppheting under normal drift, mens robuste hus gir mekanisk beskyttelse i bilmiljøer utsatt for vibrasjoner, ekstreme temperaturer og potensielle støtskader. Disse spesialiserte segtyper sikringergjennomgå omfattende testing i henhold til bilsikkerhetsstandarder, inkludert kollisjonstesting og miljømessige holdbarhetskrav.



5.2 PV og fornybar energi sikringer

gPV sikringerer spesialisert for solcelleanlegg. De beskytter solcellepaneler, kombineringsbokser og vekselrettere mot overstrøm og omvendt strømfeil.

Spenning: Vanlige klassifiseringer inkluderer 1000Vdc og 1500Vdc.

Bruksområder: Solfarmer, kombibokser, sentrale omformere.

Egenskaper: Designet for å håndtere lav overstrøm i lang tid i PV-arrayer.

Fotovoltaiske systemer krever spesialiserte PV-sikringstyper designet for å håndtere de unike egenskapene til solcelleinstallasjoner, inkludert omvendte strømforhold, høye omgivelsestemperaturer og utfordringer med DC-bueavbrudd. Dissetyper sikringerer klassifisert som gPV (photovoltaic general purpose)-sikringer i henhold til internasjonale standarder, spesielt utviklet for å beskytte solcellepanelstrenger, kombineringsbokser og inverterinnganger. gPV-klassifiseringen sikrer at sikringer trygt kan avbryte både overstrøm- og reversstrømforhold som kan oppstå i PV-systemer.

Solcellesikringsapplikasjoner omfatter strengbeskyttelse, kombineringsboksbeskyttelse og DC-frakoblingsfunksjoner i både bolig- og bruksinstallasjoner-. Stringsikringer beskytter individuelle solcellepanelstrenger mot overstrømsforhold forårsaket av jordfeil, lysbuefeil eller tilbakematingsforhold. Kombiboksapplikasjoner krever sikringer som er i stand til å koordinere med andre beskyttelsesenheter samtidig som de gir pålitelige isolasjonsevner for vedlikeholdsformål. Det tøffe driftsmiljøet til solcelleinstallasjoner, inkludert ekstreme temperaturer, UV-eksponering og værforhold, krever robust sikringskonstruksjon.

Fornybare energisystemer utover solenergi, inkludert vind- og energilagringsinstallasjoner, bruker spesialisertetyper sikringerdesignet for deres spesifikke beskyttelseskrav. Vindturbinapplikasjoner krever sikringer som er i stand til å håndtere generatorfeilstrømmer og gir pålitelig beskyttelse i høye-vibrasjonsmiljøer. Energilagringsapplikasjoner krever sikringer som er egnet for batteribeskyttelse og nettforbindelse. Integreringen av fornybare energikilder i elektriske nett krever nøye koordinering av beskyttelsessystemer for å sikre pålitelig drift samtidig som nettets stabilitet og sikkerhet opprettholdes.



5.3 Halvlederbeskyttelsessikringer

Dissehalvledersikringer, også kalt aR-sikringer, er ekstremt raske-virkende for å beskytte sensitiv kraftelektronikk som IGBT-er, likerettere og stasjoner. De har veldig lav I²t og er vanligvis kvadratiske-kropper eller boltede typer.

Applikasjoner: Variable frekvensomformere, UPS, høy-omformere.

Fordeler: Beskytter dyre halvledere, sikrer minimal{0}}gjennomstrømming av energi.

Ulemper: Begrenset generell-bruk; må pares med andre beskyttelsesenheter.

Halvlederbeskyttelsessikringer representerer svært spesialisertetyper sikringerkonstruert for å beskytte dyre kraftelektroniske enheter som IGBT-er, strøm-MOSFET-er, tyristorer og strømdioder. Disse sikringstypene for halvlederbeskyttelse har ultra-raske responskarakteristikk med tømmetider målt i millisekunder eller til og med mikrosekunder, og forhindrer skade på sensitive halvlederforbindelser under feiltilstander. Den raske responsevnen oppnås gjennom optimalisert sikringselementdesign og avanserte bue-slukkesystemer.

aR-sikringsklassifikasjoner (medfølgende motorkretsbeskyttelse) gir spesialisert beskyttelse for motordrifter og frekvensomformere der halvlederenheter kontrollerer motordriften. Disse sikringene koordinerer med motoroverbelastningsbeskyttelse, samtidig som de gir sikkerhetskopibeskyttelse for halvlederbryterenhetene. aR-betegnelsen sikrer at dissetyper sikringervil ikke fungere under normale motorstartforhold samtidig som den gir pålitelig beskyttelse under halvlederfeiltilstander.

Applikasjoner for halvlederbeskyttelsessikringer fortsetter å utvide seg med spredningen av kraftelektronikk innen industriell automasjon, fornybare energisystemer, elektriske kjøretøyer og nettkoblede omformere. Moderne industrielle stasjoner, UPS-systemer og energikonverteringsutstyr er avhengige av disse spesialiserte sikringene for å beskytte installasjoner for flere millioner-dollar mot kostbare halvlederfeil. Utvelgelseskriteriene for halvlederbeskyttelsessikringer inkluderer I²t-kompatibilitet med beskyttede enheter, spenningsklassifiseringer som er passende for systemdrift, og mekaniske konfigurasjoner egnet for spesifikke utstyrsdesign. Riktig anvendelse av dissetyper sikringersikrer pålitelig drift av utstyret samtidig som vedlikeholdskostnader og nedetid i systemet minimeres.





Hver enestetype sikringmå overholde internasjonale eller regionale standarder. Disse standardene definerer spenningsklasser, dimensjoner, testprosedyrer og sikkerhetsmarginer.

UL 248:Den nordamerikanske sikringsstandarden. Den definerer klasse J, R, T, L, CC og mange andre.

IEC 60269:Den globale-lavspenningssikringsstandarden, som dekker sylindriske, NH- og kvadratiske-hussikringer.

ISO 8820:Bilsikring standard, dekker blad- og bolt-sikringer.

RoHS og REACH:Miljøoverholdelse for farlige stoffer.

Å velge en sikring som mangler riktig sertifisering risikerer både sikkerhet og myndighetsgodkjenning. Ingeniører må verifisere at sikringer har de riktige merkingene (UL Listed, CSA, VDE, CE).

Internasjonale standarder styrer design, testing og bruk av uliketyper sikringerfor å sikre konsistent ytelse og sikkerhet på tvers av ulike produsenter og applikasjoner. UL 248 representerer den omfattende nordamerikanske standarden som dekker elektriske sikringer, med spesifikke underkategorier som adresserer forskjellige sikringstyper, inkludert klasse J, Klasse T, Klasse R og halvlederbeskyttelsessikringer. Denne standarden definerer ytelseskrav, testprosedyrer og merkingskrav for å sikre pålitelig drift og brukersikkerhet.

IEC 60269 fungerer som den internasjonale standarden for lavspentsikringer, og gir detaljerte spesifikasjoner for sikringskonstruksjon, ytelsesegenskaper og testprosedyrer. Denne standarden omfatter ulike sikringstyper inkludert NH-sikringer, sylindriske sikringer og bladsikringer som brukes over hele verden. IEC-standarden sikrer global kompatibilitet og gir produsenter konsistente designkriterier for å utvikle pålitelige beskyttelsesprodukter. Overholdelse av IEC 60269 gjør det mulig for sikringsprodusenter å få tilgang til internasjonale markeder samtidig som de sikrer konsistente ytelsesegenskaper.



Spesialiserte applikasjoner krever ytterligere sertifiseringer utover grunnleggende elektriske standarder. ISO 8820 tar for seg sikringsstandarder for veikjøretøyer, og sikrer at bilapplikasjoner oppfyller spesifikke krav til vibrasjonsmotstand, temperaturytelse og kollisjonssikkerhet. Miljøforskrifter som RoHS og REACH påvirker sikringsproduksjonen ved å begrense bruken av farlige materialer og krever dokumentasjon av materialsammensetning. Disse forskriftskravene påvirker valget avtyper sikringeri applikasjoner der miljøoverholdelse er obligatorisk, for eksempel forbrukerelektronikk og bilsystemer.



7.2 Sikringstyper vs standarder



Sikringstype	Primær standard	Regionale varianter	Sertifiseringsorganer	Spesielle krav
NH Sikringer	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Testing av høy bruddkapasitet
Sylindriske sikringer	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Størrelsesstandardisering
Klasse J/T/R	UL 248 (ulike deler)	CSA C22.2 Nei. 106	UL, CSA	Nåværende begrensning, avvisningsfunksjoner
PV sikringer	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	Omvendt strøm, utendørs eksponering
Halvledersikringer	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Rask respons, I²t presisjon
Bilsikringer	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Vibrasjon, kollisjonssikkerhet





Sertifiserings- og overholdelsestilsyn kan føre til brudd på regelverket og sikkerhetsproblemer, spesielt i applikasjoner som krever spesifikke godkjenninger, for eksempel biler, marine eller farlige steder. Bruk av ikke-sertifiserte sikringstyper i applikasjoner som krever UL-oppføring, CE-merking eller andre regulatoriske godkjenninger kan føre til avvisning av utstyr, forsikringsproblemer og ansvarsbekymringer. Miljøkrav som RoHS-samsvar må også vurderes i applikasjoner hvor regelmessig samsvar er obligatorisk.



Spenningsfeil:Bruk av en sikring klassifisert under systemspenning risikerer at lysbuen fortsetter.

Avbrytende vurdering ignorert:Hvis systemfeilstrømmen overstiger sikringens IR, kan det oppstå katastrofal feil.

Feil tid-nåværende karakteristikk:Å velge en treg-sikring for halvlederbeskyttelse kan skade enheter.

Miljøtilsyn:Hvis du ikke tar hensyn til temperaturstigning, vibrasjoner eller fuktighet, reduseres sikringens pålitelighet.

Sertifisering forsømmelse:Ikke-sertifiserte sikringer kan mislykkes i revisjoner og kontroller av lovlig samsvar.
